Principe de fonctionnement

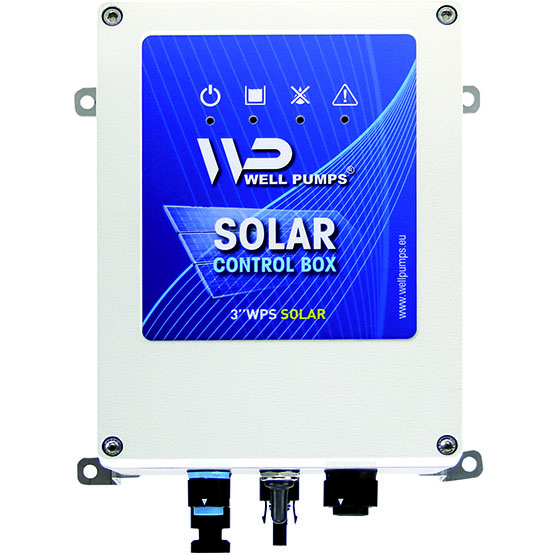

Le coffret Solar Control Box assure la protection et la gestion d’une pompe de forage alimentée par énergie solaire. Il converti le courant continu (DC) des panneaux photovoltaïques en courant alternatif (AC) pour alimenter la pompe.

C’est un pompage au fil du soleil, dès que le minimum de puissance requis est atteint, la pompe commence à fonctionner, puis la vitesse et le débit augmentent au fur et à mesure que la puissance fournie par les panneaux disponible s’accroit.

Le système MPPT (Maximum Power Point Tracking) monitore en
permanence l’énergie disponible et ajuste continuellement le débit de la pompe afin de maximiser le rendement de l’installation.

Caractéristiques (Solar Control Box)

• Coffret aluminium IP67, dimensions (L x l x h) 210 x 130 x 250mm
• Température ambiante 50°C maximum
• Système MPPT pour maximiser le rendement de l’installation
• Convertisseur DC/AC intégré
• Protection manque d’eau sans sonde
• Protection contre les surintensités
• Livré avec 2 connecteurs (câble de la pompe et flotteur ou pressostat)
• Diagnostic simple par LEDs

Caractéristiques (Pompe)

• Compacte, fiable et adaptée pour fonctionner à l’horizontal
• Clapet anti retour intégré dans la tête de pompe
• Corps, turbines et diffuseurs en inox 304
• Débit maximum de 7m3/h
• Température maximum de l’eau 30°C
• Teneur en sable admissible 50 g/m3
• Diamètre de sortie 1’’1/4
• Moteur synchrone AC 3x230V, à aimants permanents, 140hz 8400tr/min, câble 1.75m (4G)

Avantages

• Pompe standard WELL PUMPS, spécialiste Belge des pompes de forage tout inox jusqu’à 280m3/h
• Pompe taille 3’’ réduisant les couts du forage
• Moteurs AC synchrone nouvelle génération à aimants permanents :
  • Moins d’échauffements
  • Meilleur rendement
  • Consommation électrique plus faible par rapport à un moteur courant continu
  • Intensité nominale plus faible qu’un moteur courant continu permettant ainsi d’avoir une section de câble plus faible et donc une réduction des couts
  • Durée de vie prolongée par rapport à un moteur courant continu
  • Tension réduite permettant d’utiliser moins de panneaux photovoltaïques
  • 8400tr/min permettant 2 fois plus de débit que la moyenne des pompes 3’’ de la concurrence

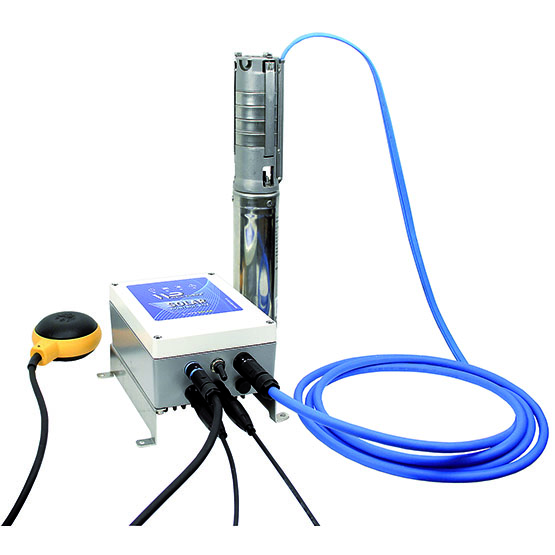

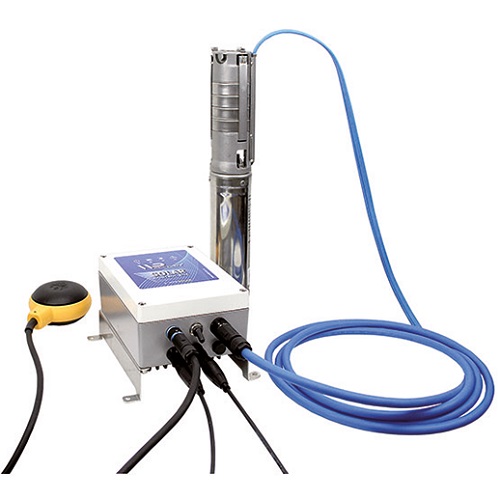

Inclus dans le pack

• Pompe 3’’ WPS avec amorce de 1,75 m
• Coffret SOLAR CONTROL BOX 3’’
• 2 connecteurs pour raccordement  pompe et flotteur ou pressostat
