RS2524
RS2524
Coffret de protection et de commande pour 2 pompes sans flotteur
Application
- Coffret de commande et de protection pour 2 pompes
Caractéristiques
- Protection moteur par disjoncteur magnéto-thermique 18 A maxi
- Commande par 2 ou 3 régulateurs de niveau
- Alarme visuelle et sonore par buzzer (88 dB)
- Coffret ABS IP55
- Report d’alarme par contact sec

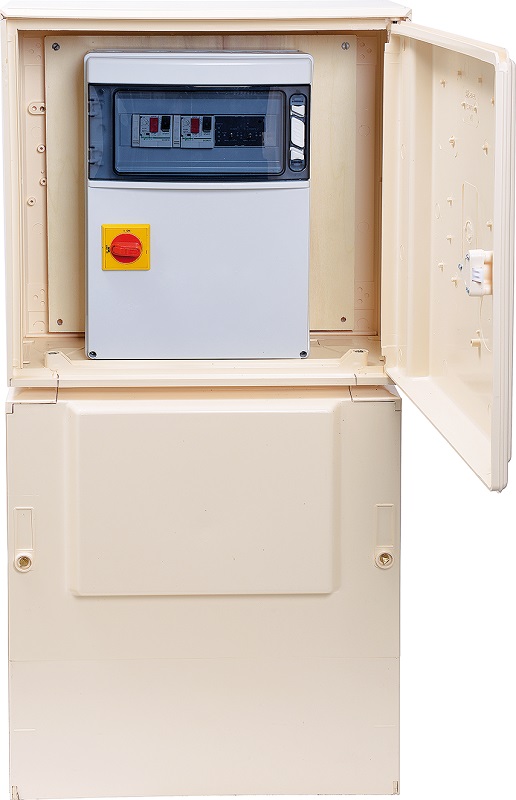

Le coffret RS2524 assure la commande et la protection pour 2 pompes sans flotteur alimentée en monophasé ou triphasé.
Construction
- Coffret ABS IP55 avec hublot transparent
- Dimensions : (L x l x h) 310 x 147 x 436 mm
Caractéristiques
- Plage fixée par magnéto-thermique réglable 18 A maxi
- Module de gestion de la pompe avec transfo 24V intégré
- Protection magnéto-thermique + 1 contacteur
- Bornier de raccordement, alarme intégrée (voyant + buzzer)
- Voyants Marche/Arrêt/Défaut
- Alarme visuelle et sonore par buzzer (88 dB)
Fonctions
- Commande de 2 pompes par 3 régulateurs de niveau
- Permutation automatique des pompes à chaque démarrage ou en cas de défaut d’une pompe
- Marche simultanée des 2 pompes en cas de niveau très haut
- Alarme commandée par régulateur de niveau ou disjonction moteur
- Signalisation par voyant lumineux sur le module de gestion de Marche/Arrêt/Défaut pompe et moteur
- Bouton Manu-0-Auto
Tension
- RS2524 M monophasé : 230-240 V. 50 Hz
- RS2524 T triphasé : 380 - 400V. 50 Hz
Accessoires
- Régulateur de niveau
