Construction

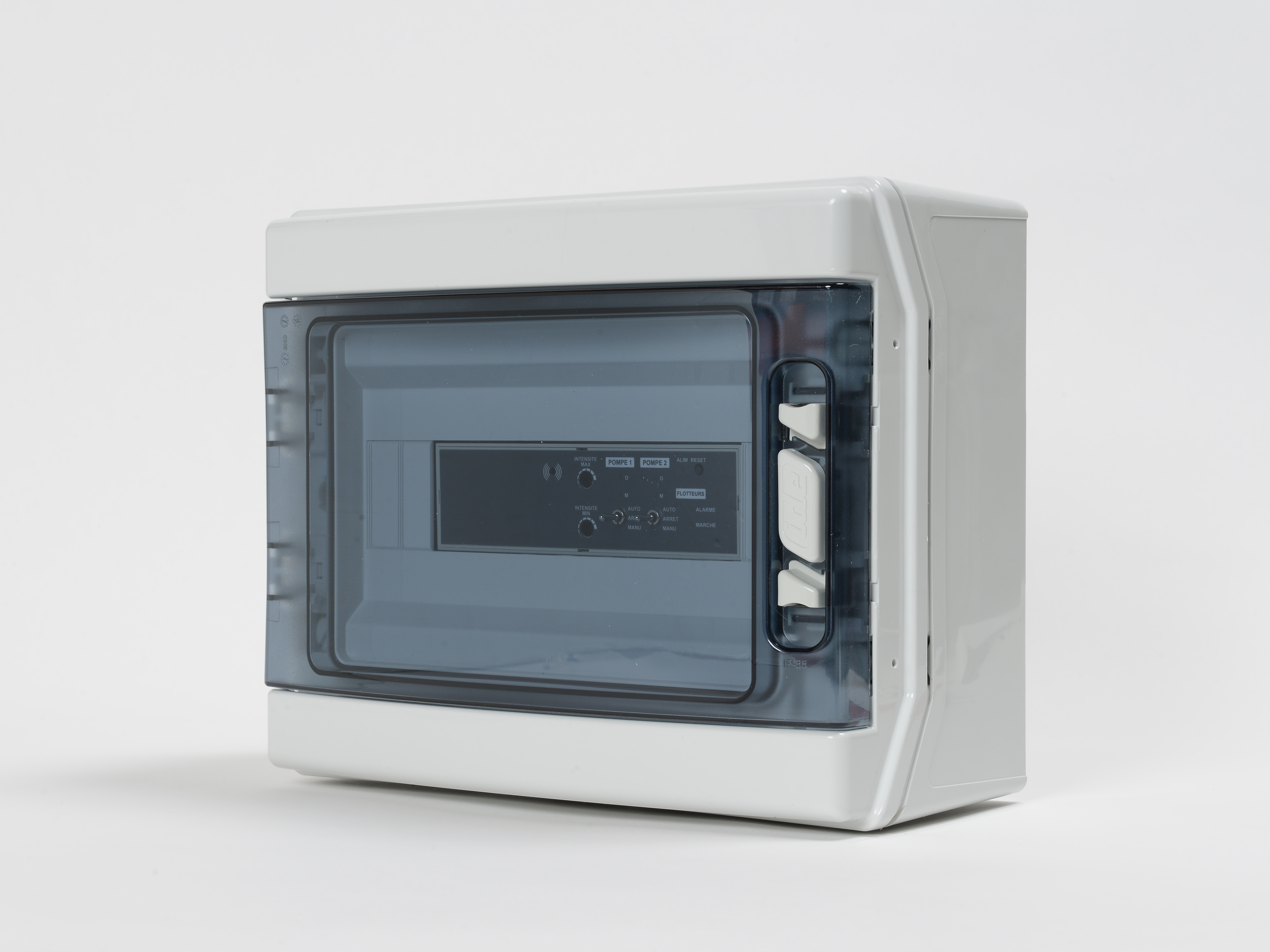

• Coffret ABS IP55 avec hublot transparent
• Dimensions : (L x l x h) 300 x 147 x 245 mm



Caractéristiques

• Module de gestion des 2 pompes avec ou sans flotteurs
• Possibilité de brancher des pompes avec condensateurs extérieurs
• Bornier de raccordement, alarme intégrée (voyant + buzzer)
• Plage fixée par potentiomètre 10 A maxi
• Protection sur- et sous-intensité par réglage afin de protéger les pompes contre la marche à sec (flotteur bloqué,
  canalisation bouchée, aspiration bouchée, …)
• Voyants Marche/Arrêt/Défaut
• Report d’alarme par contact sec : NO + NF



Fonctions

• Commande de 2 pompes monophasées avec flotteurs intégrés
  ou
• Commande de 2 pompes monophasées sans flotteur par 1 régulateur de niveau déporté
• Signalisation par voyant lumineux sur le module de gestion de Marche/Arrêt/Défaut pompe et moteur
• Alarme commandée par régulateur de niveau ou disjonction moteur
• Bouton Manu-0-Auto
• Le coffret assure la permutation des pompes à chaque démarrage, la marche en cascade des pompes en cas de
  niveau très haut, la reprise en secours de la 2ème pompe en cas de non démarrage de la 1ère
• Cycle de test toute les 1H sur la pompe 2 pour valider que le régulateur de la pompe 1 n’est pas bloqué
• Fonction antigommage 1 fois par semaine : marche pompe 1 (1 sec), arrêt, attente (1 sec) puis marche pompe 2 (1 sec), arrêt.

  CYCLE DE FONCTIONNEMENT
• Démarrage de la pompe 1 en alternance grâce à son régulateur (intégré ou extérieur)
  • si fonctionnement trop long (plus de 5 min) -> l’alternance se fait sur la pompe 2
  • si le régulateur d’alarme s’active, enclenchement de la pompe 2 en simultané et après 1 minute si toujours
    activé, déclenchement de l’alarme visuelle et sonore ainsi que maintien des 2 pompes en fonctionnement
  • si sécurité ‘’intensité basse’’ active : arrêt de la pompe concernée et démarrage de la seconde pompe



Tension

• RS2523 M monophasé : 230-240 V. 50 Hz

Accessoires

• Régulateur de niveau
