EVAPLUIE

Kit complet 2 pompes pour évacuation d'eaux pluviales

Application

  • Relevage eaux claires ou faiblement chargées pour garages, caves et sous-sols inondés

Caractéristiques

  • 2 pompes jusqu’à 15 m3/h par pompes
  • Jusqu’à 11 m de HMT
  • Profondeur d’immersion 5 m maxi
  • Tuyauterie PVC pré-assemblée
  • 2 clapets anti-retour 1’’ 1/4
  • 1 coffret RS2523
  • 1 flotteur d’alarme

Application

  • Relevage eaux claires ou faiblement chargées pour garages, caves et sous-sols inondés

Utilisation

  • Pompage des eaux propres ou partiellement sales, sans matières abrasives ou
    corps solides en suspension et compatibles avec les matériaux des pompes
  • Température des liquides 35°C maxi
  • Profondeur d’immersion 5 m maxi
  • Peuvent fonctionner même partiellement immergées

Construction

  • Panier inox 304 de préfiltration de 20 mm
  • 2 pompes monophasées 230-240 V : VENEZIA VORTEX 925 ou NA 35.60.1A ou NJ 40.15.1A
  • Coffret RS2523 avec flotteur alarme

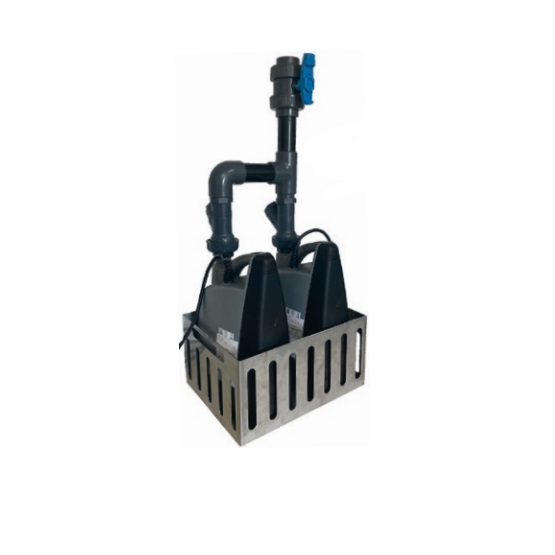

  • Livré tuyauterie pré-assemblée avec 2 clapets anti-retour à boules PVC DN40 (voir photo)
  • Une vanne de sectionnement PVC DN40

Venezia vortex 925

  • Corps moteur et arbre en inox
  • Garniture mécanique carbone/céramique + joint à lèvre en élastomère
  • Interrupteur à flotteur intégré au corps de pompe
  • Câble d’alimentation H05RN-F 10 m
  • Corps de pompe, tête et base filtre,turbine : technopolymère
  • Matières en suspension ø 25 mm maxi

NA 35.60.1A

  • Enveloppe moteur en inox
  • Protection thermique intégrée
  • Garniture mécanique carbone/céramique + joint à lèvre renforcé
  • Flotteur marche/arrêt intégré à la pompe
  • Câble d’alimentation H05RN-F 10 m
  • Volute et tête de pompe en fonte
  • Roue vortex en inox, arbre inox
  • Matières en suspension ø 33 mm maxi

NJ 40.15.1A

  • Enveloppe moteur en inox
  • Protection thermique intégrée
  • Garniture mécanique carbone/céramique + joint à lèvre renforcé
  • Flotteur marche/arrêt intégré à la pompe
  • Câble d’alimentation H05RN-F 10 m
  • Volute et tête de pompe en fonte
  • Roue vortex en inox, arbre inox
  • Matières en suspension ø 30 mm maxi

Coffret RS2523

  • Coffret ABS IP55 avec hublot transparent
  •  Dimensions : (L x l x h) 300 x 147 x 245 mm
  • Module de gestion des 2 pompes avec ou sans flotteurs
  • Bornier de raccordement, alarme intégrée (voyant + buzzer)
  • Protection sur- et sous-intensite par réglage
  • Signalisation par voyant lumineux sur le module de gestion de
         - Marche/Defaut pompe, alarme visuelle et sonore par buzzer
         - Commandée par régulateur de niveau, report d’alarme sur contact sec
  • Le coffret assure la permutation des pompes à chaque démarrage, la marche en cascade des pompes en cas de niveau très haut, la reprise en secours de la 2ème pompe en cas de non-demarrage de la 1ère
  • Bouton de Marche forcée / Arrêt

Tension

  • VENEZIA VORTEX 925 .1 monophasé : 230-240 V. 50 Hz
  • NA 35.60 .1A monophasé : 230-240 V. 50 Hz
  • NJ 40.15.1A monophasé : 230-240 V. 50 Hz
