SK2/10

Poste de relevage 1 pompe après micro-station

Application

  • Relevage domestique des eaux usées chargées (hors WC)
  • Eaux claires / Eaux pluviales
  • Après Micro Station

Caractéristiques

  • 190 litres
  • FEA = -0,3 à -0,4 m
  • Modèle 1 pompe
  • Norme européenne EN 12050-2

Application

Relevage domestique des eaux usées chargées (hors WC) , aux claires / eaux pluviales

Utilisation

Installation après filtre à sable.

Construction

  • Postes conformes à la norme européenne EN 12050-2

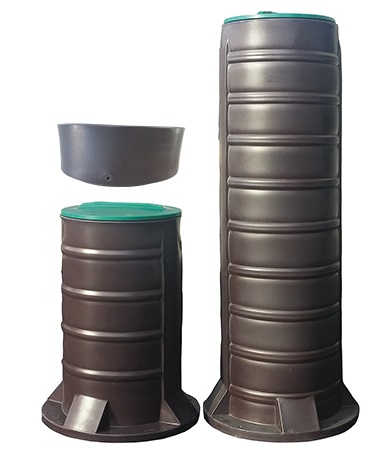

  • Cuve polyéthylène haute densité traitée anti-UV 190 litres
  • Anneau d’ancrage moulé dans la masse ø 650 mm pour lestage en cas de présence de nappe phréatique
  • 2 trous de ø10 mm dans l’anneau d’ancrage permettant la fixation sur la dalle
  • Couvercle à visser en PE haute densité anti-UV vert gazon
  • Étanchéité par joint torique dans une gorge du poste
  •  Fil d’eau d’arrivée (FEA) perçé à - 0,35 m du TN en standard
  • Fil d’eau de sortie PVC ø 50  mm avec joint passe cloison, percé - 0,35 m du TN en face de l’entrée en standard
  • Joint à lèvre de ø100 mm passe cloison fourni pour fil d’eau d’arrivée (FEA)
  • 2 méplats de 140 mm de large sur la hauteur du poste à 180° autorisant des entrées supplémentaires

Équipements

  • Tuyauterie en PVC pression  PE ø 50 extérieur (DN 40)
  • Clapet à boule PVC Socla DN40
  • Raccord union 3 pièces démontable
  • Pompe Vortex
  • Presse-étoupe
  • Support de fixation (pour attacher câble, corde, chaine, ect ...)
  • Notice de mise en service dans une pochette avec 2 joints ø 50 et 100 mm, 2 colliers d’électricien
