ARM-ET1
ARM-ET1
Armoire de protection pour 1 pompe démarrage étoile / triangle
Application
- Armoire de commande et de protection pour 1 pompe
Caractéristiques
- Protection moteur par disjoncteur magnéto-thermique
- 3 Modes de fonctionnement (immergé / surface / relevage)
- Commande par sondes ou pressostats ou régulateurs de niveau
- Alarme visuelle et sonore par buzzer (88 dB)
- Coffret ABS IP54
- Démarrage étoile / triangle

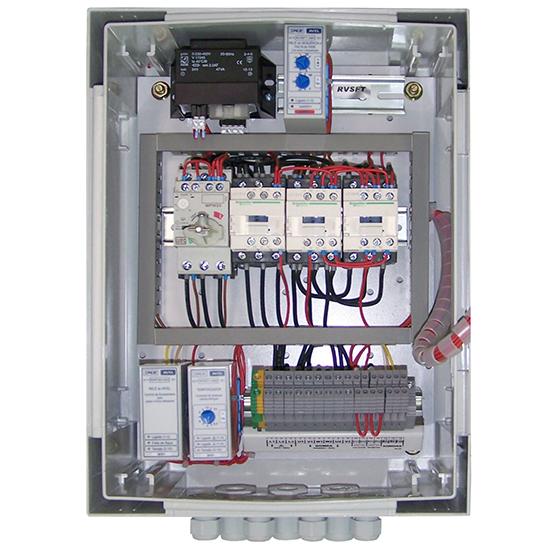

Construction
- Armoire IP54
- Dimensions : (L x l x h) 315 x 170 x 415 mm
- 6 presse-étoupes
Caractéristiques
- Transformateur 230/24 V intégré (monophasé) ou 380/24 V (triphasé)
- Démarrage moteur étoile / triangle
- Protection magnéto-thermique + contacteur par pompe
- Temporisation pour régulation du mode étoile/triangle
- Bornier de raccordement
- Alarme visuelle et sonore par buzzer (88 dB)

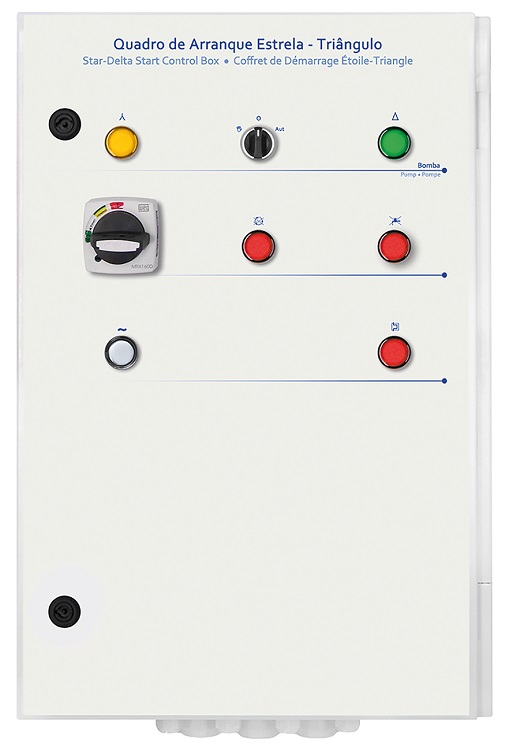

Équipements sur la porte
- Sectionneur général marche/arrêt
- Voyant mise sous tension (orange)
- Voyant marche moteur (vert)
- Voyant défaut pompe (rouge)
- Voyant alarme (rouge)
- Voyant défaut & inversion de phase pour modèle triphasé (rouge)
- Indication de moteur en marche (voyant vert mode Triangle / voyant orange mode Etoile)
- Commutateur fonctionnement de la pompe (manu - 0 - auto)
- Commutateur fonctionnement de l’alarme (manu - 0 - auto)
Fonctions
- Alarme commandée par régulateur de niveau, sonde, pressostat ou disjoncteur moteur
- 3 modes de fonctionnements
Tension
- ARM-ET1T triphasé : 380 - 400V. 50 Hz
Option
- Régulateur de niveau à flotteur
- Sondes de niveaux
- Pressostat
