C500

Coffret de protection et de gestion pour pompe de forage

Application

  •  Protection et gestion de pompe de forage

Caractéristiques

  • Protège 1 pompe maxi
  • Coffret bi-tension (monophasé ou triphasé)
  • Jusqu’à 16A maxi
  • Commande par pressostat 24V ou flotteur
  • Fonctionne avec ou sans sondes
  • Protection manque d’eau
  • Détection réservoir défectueux
  • Fonction anti-gommage

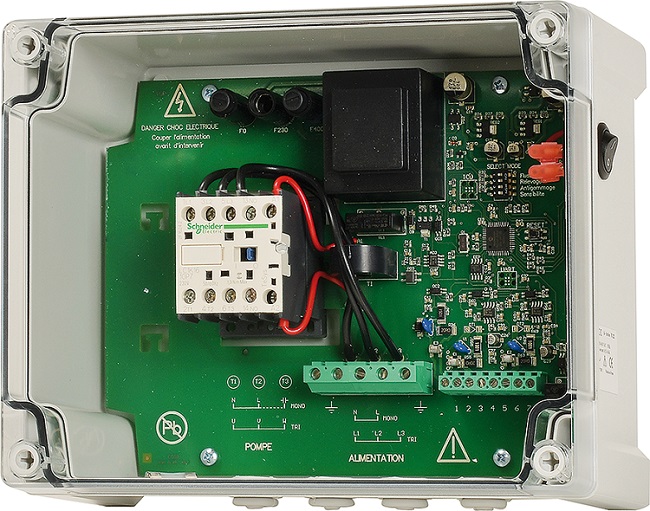

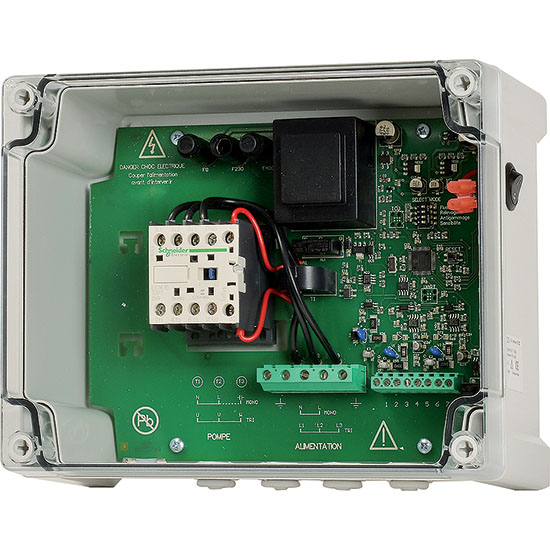

Le coffret C500 assure la protection et la gestion pour 1 pompe de forage ou de puits.
Utilisable avec et sans sondes, ou avec flussostat à palette, il protègera votre pompe contre la marche à sec, une surchauffe du moteur ou contre des fuites grâce à son mode de détection d’un
« réservoir défectueux ».
Le démarrage et arrêt pourra se faire grâce à un pressostat alimenté en 24V.
Bi-tension ce coffret permet de fonctionner aussi bien en monophasé qu’en triphasé jusqu’à 16A.

Construction

  • Coffret ABS IP54, Dimensions : 240 x 190 x 110mm

Caractéristiques

  • Réglage de l’intensité de 0.5A à 12A ou 0.5A à 16A
  • Coffret bi-tension (monophasé ou triphasé)
  • Commande par pressostat 24V ou flotteur
  • Protection contre la marche à sec :
    • Sans sonde (Protection contre sous intensité)
    • Avec 1 sonde + sonde de référence (ou terre pompe)
    • Avec 2 sondes + sonde de référence (ou terre pompe)
    • Avec flussostat à palette (tempo réglable)
  • Détection automatique « réservoir défectueux » permettant de protéger le moteur contre un nombre de démarrage trop important
  • Fonction anti-gommage pour préserver la garniture mécanique lors d’absence de fonctionnement prolongé

Signalisations

  • LED sous tension (vert fixe)
  • LED marche moteur (vert fixe)
  • LED niveau : présence d’eau (jaune fixe) / manque d’eau (jaune clignotant)
  • LED défaut : surcharge (rouge fixe) / souscharge (rouge clignotant)
  • LED marche et défaut en alternance : démarrage trop fréquent (20 / heure max)
  • LED alarme : manque d’eau flussostat (rouge fixe) / niveau manque d’eau (rouge clignotant)

Tension

  • Bi-tension 230V et 3x400V 50Hz

Option

  • Condensateur pour pompe en monophasé
