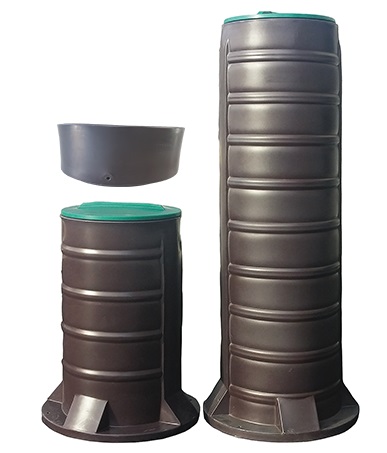

SK2/24

Poste de relevage 1 pompe Après filtre à sable

Application

  • Relevage domestique des eaux usées chargées (hors WC)
  • Eaux claires / Eaux pluviales
  • Après filtre à sable

Caractéristiques

  • 450 litres
  • FEA = -1,4 à -1,8 m
  • Modèle 1 pompe
  • Norme européenne EN 12050-2

Application

  • Relevage domestique des eaux usées chargées (hors WC)
  • Eaux claires / Eaux pluviales
  • Après filtre à sable

UTILISATION

Installation après micro station ou filtre à sable.

CONSTRUCTION

  • Postes conformes à la norme européenne EN 12050-2
  • Cuve polyéthylène haute densité traitée anti-UV 450 litres
  • Anneau d’ancrage moulé dans la masse ø 650 mm pour lestage en cas de présence de nappe phréatique
  • 2 trous de ø10 mm dans l’anneau d’ancrage permettant la fixation sur la dalle
  • Couvercle à visser en PE haute densité anti-UV vert gazon
  • Etanchéité par joint torique dans une gorge du poste
  • Fil d’eau d’arrivée (FEA) non percé (ou percé à la demande)
  • Fil d’eau de sortie PVC ø 50 mm avec joint passe cloison, percé à 0,35 m du TN en standard en face de l’entrée
  • Joint à lèvre de ø100 mm passe cloison fourni pour fil d’eau d’arrivée (FEA)
  • 2 méplats de 140 mm de large sur la hauteur du poste à 180° autorisant des entrées supplémentaires

ÉQUIPEMENTS

  • Tuyauterie en PVC pression PE ø 50 extérieur (DN 40)
  • Clapet à boule PVC Socla DN40
  • Vanne d’isolement PVC DN40
  • Pompe Vortex
  • Presse-étoupe
  • Support de fixation (pour attacher câble, corde, chaine, ect ...)
  • Notice de mise en service dans une pochette avec 2 joints ø 50 et 100 mm, 2 colliers d’électricien
