ALT

Armoire de protection pour 2 pompes sans flotteur

Application

  •  Armoire de commande et de protection pour 2 pompes

Caractéristiques

  • Protection moteur par disjoncteur magnéto-thermique 14 A maxi
  • Commande par 2 ou 3 régulateurs de niveau
  • Alarme visuelle et sonore par buzzer (88 dB)
  • Coffret ABS IP54

Construction

  • Armoire IP54
  • Dimensions : (L x l x h) 315 x 170 x 415 mm
  • 7 presse-étoupes

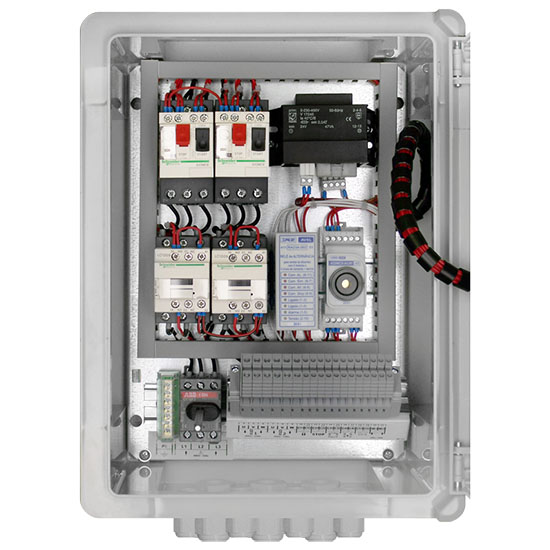

Caractéristiques

  • Transformateur  230/24 V intégré (monophasé) ou 380/24 V (triphasé)
  • Protection magnéto-thermique + contacteur par pompe
  • Bornier de raccordement
  • Alarme visuelle et sonore par buzzer (88 dB)

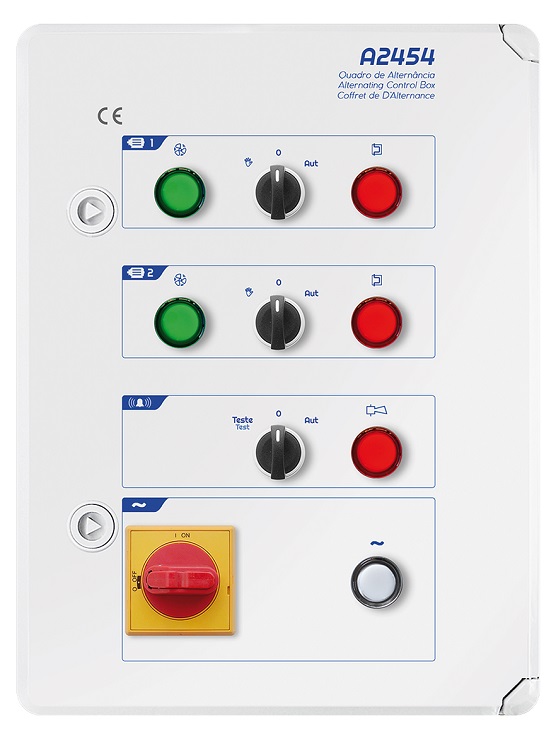

Équipements sur la porte

  • Sectionneur général marche/arrêt
  • Voyant mise sous tension (orange)
  • Voyant marche moteur (vert)
  • Voyant défaut pompe (rouge)
  • Voyant alarme (rouge)
  • Voyant défaut & inversion de phase pour modèle triphasé (rouge)
  • Commutateur fonctionnement de la pompe (manu - 0 - auto)
  • Commutateur fonctionnement de l’alarme (manu - 0 - auto)

Fonctions

  • Commande de 2 pompes par 3 régulateurs de niveau
  • Alarme commandée par régulateur de niveau ou disjonction moteur
  • Permutation automatique des pompes à chaque démarrage ou en cas de défaut d’une pompe
  • Marche simultanée des 2 pompes en cas de niveau très haut

Tension

  • ALT M monophasé : 230-240 V. 50 Hz
  • ALT T triphasé : 380 - 400V. 50 Hz

Option

  • Régulateur de niveau
