ARM-ET1

Armoire de protection pour 1 pompe démarrage étoile / triangle

Application

  • Armoire de commande et de protection pour 1 pompe

Caractéristiques

  • Protection moteur par disjoncteur magnéto-thermique
  • 3 Modes de fonctionnement (immergé / surface / relevage)
  • Commande par sondes ou pressostats ou régulateurs de niveau
  • Alarme visuelle et sonore par buzzer (88 dB)
  • Coffret ABS IP54
  • Démarrage étoile / triangle

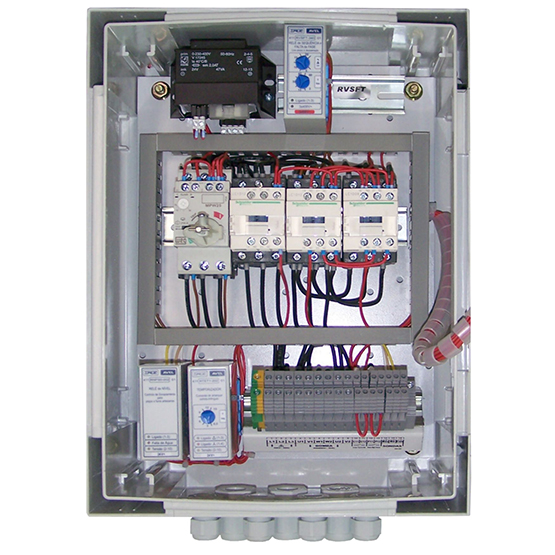

Construction

  • Armoire IP54
  • Dimensions : (L x l x h) 315 x 170 x 415 mm
  • 6 presse-étoupes

Caractéristiques

  • Transformateur  230/24 V intégré (monophasé) ou 380/24 V (triphasé)
  • Démarrage moteur étoile / triangle
  • Protection magnéto-thermique + contacteur par pompe
  • Temporisation pour régulation du mode étoile/triangle
  • Bornier de raccordement
  • Alarme visuelle et sonore par buzzer (88 dB)

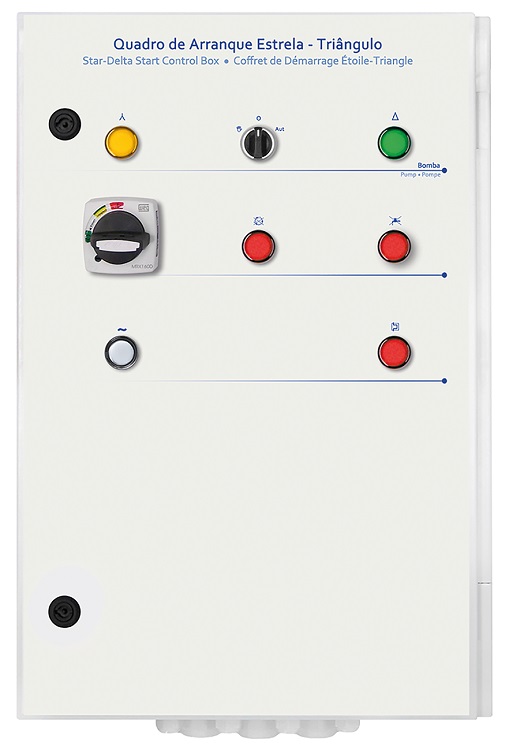

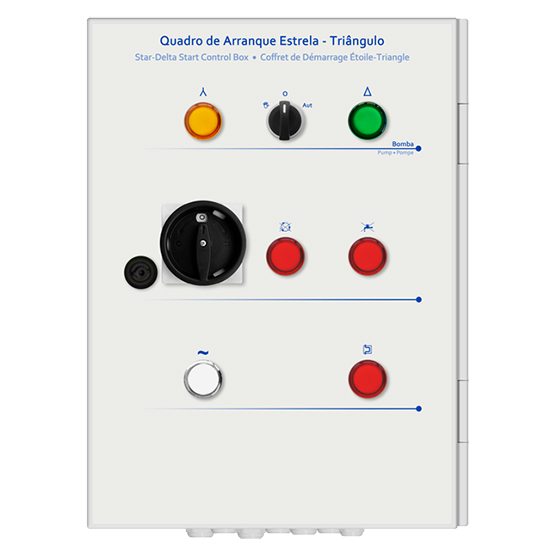

Équipements sur la porte

  • Sectionneur général marche/arrêt
  • Voyant mise sous tension (orange)
  • Voyant marche moteur (vert)
  • Voyant défaut pompe (rouge)
  • Voyant alarme (rouge)
  • Voyant défaut & inversion de phase pour modèle triphasé (rouge)
  • Indication de moteur en marche (voyant vert mode Triangle / voyant orange mode Etoile)
  • Commutateur fonctionnement de la pompe (manu - 0 - auto)
  • Commutateur fonctionnement de l’alarme (manu - 0 - auto)

Fonctions

  • Alarme commandée par régulateur de niveau, sonde, pressostat ou disjoncteur moteur
  • 3 modes de fonctionnements

Tension

  • ARM-ET1T triphasé : 380 - 400V. 50 Hz

Option

  • Régulateur de niveau à flotteur
  • Sondes de niveaux
  • Pressostat
